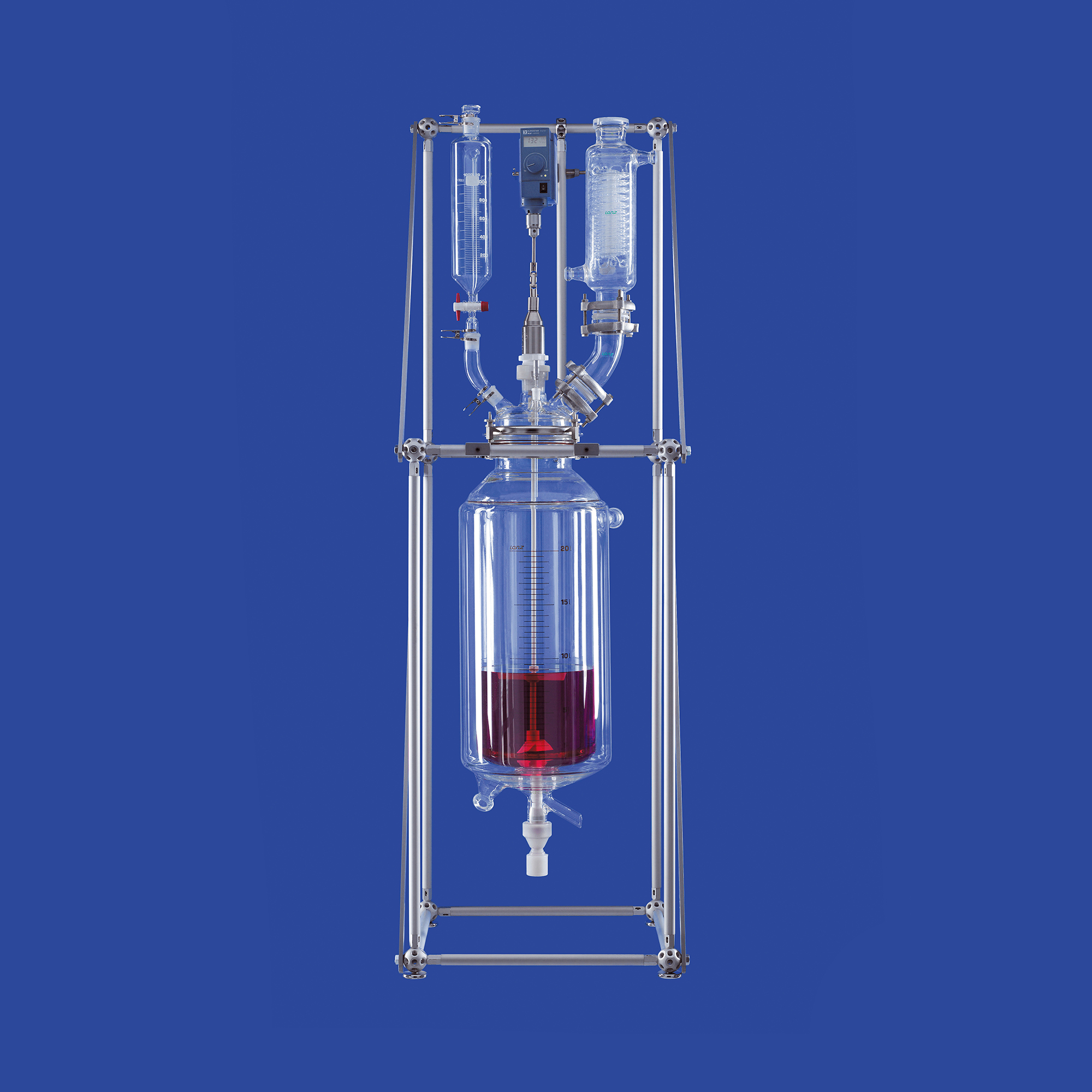

Rückfluss-Reaktionsapparate
Für diskontinuierliche Reaktion, zum Rühren unter Normaldruck oder Vakuum, mit der Möglichkeit der Zugabe von Flüssigkeiten und Kochen unter Rückfluss.
Hochwertige Systemkomponenten:
Reaktionsgefäße (6, 10, 20 oder 30 l) mit Temperiermantel (beheizbar über ein Umlaufthermostat), mit Bodenablassventil (PTFE), hergestellt aus DURAN®-Rohr,
Planschliffdeckel (DN 150 oder DN 200)
1 Mittelhals NS 45/40, 1 Seitenhals 45° KF 50, 1 Seitenhals 45° NS 29/32, 1 Seitenhals gerade NS 14/23, Material: DURAN®,
Dosiertrichter, zylindrisch, 1000 ml mit Teilung, hergestellt aus DURAN®-Rohr, Rückfluss-Kühler KF 50, geeignet für Vakuumbetrieb, hergestellt aus DURAN®-Rohr,
Rührverschluss und Rührer mit 16 mm Rührwelle, Rührer: Stahl, PTFE-beschichtet, Stabiles Stativ
pulverbeschichtetes Stahlrohr, Spannverschluss: Edelstahl, Maße: ca. B 0,5 x T 0,35 x H 1,7 m
| Gefäßinhalt (l) | Nenngröße (DN) | VPE (Stck.) | Art.-Nr. |
|---|---|---|---|
| 6 | 150 | 1 | 6 2704 85 |
| 10 | 150 | 1 | 6 2704 88 |
| 20 | 150 | 1 | 6 2704 94 |
| 6 | 200 | 1 | 6 2705 85 |
| 10 | 200 | 1 | 6 2705 88 |
| 20 | 200 | 1 | 6 2705 94 |
| 30 | 200 | 1 | 6 2705 97 |
| Beschreibung | Art.-Nr. |
|---|---|
| Gelenkkupplung als Verbindung zwischen Rührer und Motor | 6 4005 01 |
| Stativ, für Flanschgröße DN 150, komplett mit Muffe | 6 2476 01 |
| Stativ, für Flanschgröße DN 200, komplett mit Muffe | 6 2476 02 |
| Motor, 230 V, mit stufenloser Geschwindigkeits- und Drehmomentregelung, Digitalanzeige | 6 9000 01 |
| Zubehör |
|---|
| Lieferumfang und Ersatzteilübersicht für Rückfluss-Reaktionsapparate 6, 10, 20 l, LF 150 |
|---|
| Art.-Nr.: 6 2704 85, Art.-Nr.: 6 2704 88 und Art.-Nr.: 6 2704 94 |
| Pos. | Lieferumfang (Stück) | Beschreibung | Art.-Nr. |
|---|---|---|---|
| 1a | 1 | Reaktionsgefäß 6 l, DN 150 | 6 0314 85 |
| 1b | 1 | Reaktionsgefäß 10 l, DN 150 | 6 0314 88 |
| 1c | 1 | Reaktionsgefäß 20 l, DN 150 | 6 0314 94 |
| 2 | 1 | Planschliff-Deckel, DN 150, 1 Mittelhals, 3 Seitenhälse | 6 1044 70 |
| 3 | 1 | Rührverschluss, Kern NS 45 | 6 3062 06 |
| 4a | 1 | Doppelflügel-Rührwelle für 6 l | 6 3310 06 |
| 4b | 1 | Doppelflügel-Rührwelle für 10 l | 6 3310 10 |
| 4c | 1 | Doppelflügel-Rührwelle für 20 l | 6 3310 20 |
| 5 | 1 | Gelenkkupplung, Metall | 6 4005 01 |
| 6 | 1 | Motor, 230 V | 6 9000 01 |
| 7 | 1 | Tropftrichter 1000 ml, NS 29/32 | 4 3770 14 |
| 8 | 1 | Sechskant-Hohlstopfen mit Spitzboden NS 29/32 | 1 4000 29 |
| 9 | 1 | Bogen 135°, 2 NS 29/32 | 6 3550 04 |
| 10 | 1 | Rückfluss-Kühler, Mantellänge: 300 mm, 2 KF 50 | 5 2550 50 |
| 11 | 1 | Bogen 135°, 2 KF 50 | 6 3550 11 |
| 12a | 2 | Flanschhalterung, Edelstahl, KF 15 (für 6 und 10 l) | 6 2485 15 |
| 12b | 2 | Flanschhalterung, Edelstahl, KF 25 (für 20 l) | 6 2485 25 |
| 13a | 2 | PTFE-Dichtungen KF 15 (für 6 und 10 l) | 6 2488 15 |
| 13b | 2 | PTFE-Dichtungen KF 25 (für 20 l) | 6 2488 25 |
| 14a | 2 | Kugelflansch KF 15, Gewinde M 16 x 1 (für 6 und 10 l) | 5 1081 10 |
| 14b | 2 | Kugelflansch KF 25 Gewinde M 16 x 1 (für 20 l) | 5 1082 16 |
| 15 | 2 | PTFE-Dichtungen KF 50 | 6 2488 50 |
| 16 | 2 | Flanschhalterung, Edelstahl, KF 50 | 6 2485 50 |
| 17 | 1 | Stativ DN 150, komplett mit Muffe | 6 2476 01 |
| 18 | 1 | Dichtungsring, Silikon, DN 150 | 6 2480 15 |
| 19 | 1 | Ersatz-Ventilstempel, 20 mm, PTFE | 6 0612 20 |
| 20 | 3 | Gabelklemmen NS 29/32 | 1 1035 29 |
| 21 | 1 | Gabelklemme NS 45/40 | 1 1035 45 |
| 22 | 1 | Temperaturfühler Pt 100, NS 14/23 | 6 5000 08 |
| Lieferumfang und Ersatzteilübersicht für Rückfluss-Reaktionsapparate 6, 10, 20, 30 l, DN 200 |
|---|
| Art.-Nr.: 6 2705 85, Art.-Nr.: 6 2705 88, Art.-Nr.: 6 2705 94 und 6 2705 97 |
| Pos. | Lieferumfang (Stück) | Beschreibung | Art.-Nr. |
|---|---|---|---|
| 1a | 1 | Reaktionsgefäß 6 l, DN 200 | 6 0315 85 |
| 1b | 1 | Reaktionsgefäß 10 l, DN 200 | 6 0315 88 |
| 1c | 1 | Reaktionsgefäß 20 l, DN 200 | 6 0315 94 |
| 1d | 1 | Reaktionsgefäß 30 l, DN 200 | 6 0315 97 |
| 2 | 1 | Planschliff-Deckel, DN 200, 1 Mittelhals, 3 Seitenhälse | 6 1045 70 |
| 3 | 1 | Rührverschluss, Kern NS 45 | 6 3062 06 |
| 4a | 1 | Doppelflügel-Rührwelle für 6 l | 6 3310 06 |
| 4b | 1 | Doppelflügel-Rührwelle für 10 l | 6 3310 10 |
| 4c | 1 | Doppelflügel-Rührwelle für 20 l | 6 3310 20 |
| 4d | 1 | Doppelflügel-Rührwelle für 30 l | 6 3310 30 |
| 5 | 1 | Gelenkkupplung, Metall | 6 4005 01 |
| 6 | 1 | Motor, 230 V | 6 9000 01 |
| 7 | 1 | Tropftrichter 1000 ml, NS 29/32 | 4 3770 14 |
| 8 | 1 | Sechskant-Hohlstopfen mit Spitzboden NS 29/32 | 1 4000 29 |
| 9 | 1 | Bogen 135°, 2 NS 29/32 | 6 3550 04 |
| 10 | 1 | Rückfluss-Kühler, Mantellänge: 300 mm, 2 KF 50 | 5 2550 50 |
| 11 | 1 | Bogen 135°, 2 KF 50 | 6 3550 11 |
| 12a | 2 | Flanschhalterung, Edelstahl, KF 15 (für 6 und 10 l) | 6 2485 15 |
| 12b | 2 | Flanschhalterung, Edelstahl, KF 25 (für 20 und 30 l) | 6 2485 25 |
| 13a | 2 | PTFE-Dichtungen KF 15 (für 6 und 10 l) | 6 2488 15 |
| 13b | 2 | PTFE-Dichtungen KF 25 (für 20 und 30 l) | 6 2488 25 |
| 14a | 2 | Kugelflansch KF 15, Gewinde M 16 x 1 (für 6 und 10 l) | 5 1081 10 |
| 14b | 2 | Kugelflansch KF 25, Gewinde M 16 x 1 (für 20 l) | 5 1082 16 |
| 14c | 2 | Kugelflansch KF 25, Gewinde M 30 x 1,5 (für 30 l) | 5 1082 30 |
| 15 | 2 | PTFE-Dichtungen KF 50 | 6 2488 50 |
| 16 | 2 | Flanschhalterung, Edelstahl, KF 50 | 6 2485 50 |
| 17 | 1 | Stativ DN 200, komplett mit Muffe | 6 2476 02 |
| 18 | 1 | Dichtungsring, Silikon, DN 200 | 6 2480 20 |
| 19 | 1 | Ersatz-Ventilstempel, 20 mm, PTFE | 6 0612 20 |
| 20 | 3 | Gabelklemmen NS 29/32 | 1 1035 29 |
| 21 | 1 | Gabelklemme NS 45/40 | 1 1035 45 |
| 22 | 1 | Temperaturfühler Pt 100, NS 14/23 | 6 5000 08 |
×
![]()
